在AutoCAD绘图中，倒圆角操作是一项基础的技术，能够让图形的边缘变得更为流畅，从而提升图形的美观度与专业性。以下为您详细介绍如何在AutoCAD中实现倒圆角。

一、启动软件并整理图形

启动AutoCAD软件，并打开需要进行倒圆角处理的图形文件。如果图形刚创建，通过使用绘图工具绘制出含有需要倒圆角的边缘区域。

二、定位倒圆角命令

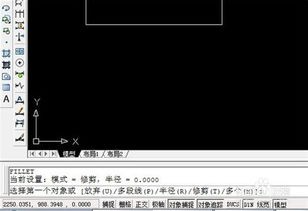

在AutoCAD软件界面的菜单栏中，点击“修改”标签。然后在下拉菜单中寻找并点击“圆角”命令；或者在命令行中直接输入“fillet”并按下回车键，从而启用倒圆角功能。

三、设定圆角半径

倒圆角功能启动后，命令行会提示您输入圆角的半径值。请输入您期望实现的圆角半径，例如您可以输入5。若要保持默认半径，可以直接回车从而跳过这一操作步骤。

四、选择需调整的两条边

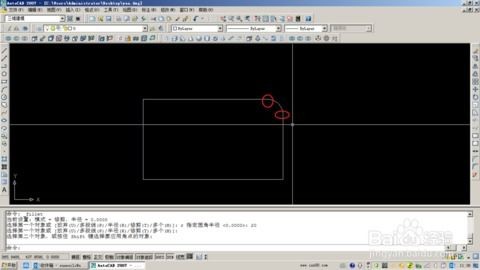

按照命令行提示，准确选择要进行倒圆角操作的两条边。可以通过点击边或者选择框一次性选取多条边，确保所选的是正确的路径。

五、执行倒圆角操作

当选择结束并确认了要处理的边之后，AutoCAD会立即根据您设定的半径值执行倒圆角，并生成平滑的圆角效果。如果需要调整其他部分的圆角，您只需重复以上步骤。

六、检查与微调

在倒圆角操作完成之后，仔细检查图形中圆角的实际效果是否符合您的预期。如果发现圆角半径不理想或其他问题，可以重新输入半径值并再次选择边来调整。

通过以上步骤，您便能在AutoCAD中成功完成一系列倒圆角操作，提升图形的美观度与技术含量。无论是简单的两维图表，还是复杂的三维模型，倒圆角功能都将为您的绘图工作添加便利与效能，帮助您创造出更为卓越的设计作品。
